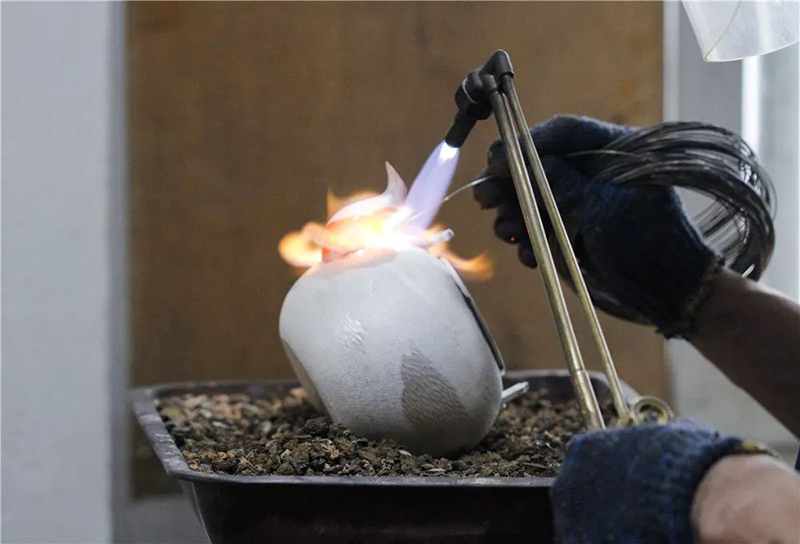

由银，铜，锌，镉，等金属铸造而成，经轧制成二十丝左右的薄片。用于带锯锯条，大理石锯片等各种小金属的焊接，具有焊接规则强度高的特点。

　　银基合金焊条的分类简介

　　银焊料包括(银焊条，银焊丝，银焊片，银焊环，银焊粉焊剂)

　　银基合金焊条特性

　　说明:银基焊料具有优良的工艺性能，不高的溶点，良好的润湿性和填满间隙的能力，并且强度高、塑性好，导电性和耐蚀性优良可以用来钎焊除铝、镁及其他低熔点金属以外的所有黑色和有色金属。银焊片应用领域

　　广泛的应用于制冷、灯饰、五金电器、仪器仪表、化工、航空航天等工业制造领域。

　　银基合金焊条的牌号与选用合一焊业的执行标准

　　一、银基铜磷环保焊料(银铜磷钎料)牌号及性能

　　⑴HAG-2B含银2%等同美标AWSBCuP-6、国标BCu91PAg及L209，具有良好的流动性和填充能力，广泛用于空调、冰箱、机电等行业，铜及铜合金的钎焊。熔点645-790摄氏度。

　　⑵HAG-5B含银5%等同于美标AWSBCuP-3国标BCu88PAg及L205，有一定塑性，适用不能保持紧密配合的铜及其合金接头的焊接。熔点645-815摄氏度。

　　⑶HAG-15B含银15%等同于美标AWSBCuP-5国标BCu80AgP及L204，具有接头塑性好，导电性提高，特别适用间隙不均场合。可钎焊承受振动载荷的铜及其合金接头的钎焊。熔点645-800摄氏度。

　　二、银基铜锌环保焊料(银钎料)牌号及性能简介

　　⑴HAG-18BSn含银18%是银、铜、锌、锡合金，熔化范围稍高，润湿性和填充性良好，价格经济。可焊接铜、铜合金、钢等材料。熔点770-810摄氏度。

　　⑵HAG-25B含银25%等同于国标BAg25CuZn及L302，是银、铜、锌、合金，具有较好的润湿性和填充性，但熔点稍高，可焊铜、钢等材料。熔点700-800摄氏度。

　　⑶HAG-25BSn含银25%等同于美标AWSBAg-37，是银、铜、锌、锡合金，熔点低于HAg-25B，提高了润湿性和填充性。可焊铜、钢等材料。熔点680-780摄氏度。⑷HAG-30B含银30%等同于美标AWSBAg-20，国标BAg30CuZn，是银、铜、锌合金，熔点稍高，接头有较好韧性，可钎焊铜、铜合金、钢等材料。熔点677-766摄氏度。

　　⑸HAG-35B含银35%等同于美标AWSBAg-35，是银、铜、锌合金，中等熔化温度，接头有较好韧性，可钎焊铜、铜合金、钢等材料。熔点621-732摄氏度。

　　⑹HAG-35Sn含银35%等同于国标BAg34CuZnSn，是银、铜、锌、锡合金，中等熔化温度，有较好的流动性，更适用于铁素体和非铁素体钢的焊接。熔点620-730摄氏度。

　　⑺HAG-40B含银40%是银、铜、锌、合金，具有较好的流动性、渗透性和韧性，熔点677-732摄氏度。

　　⑻HAG-40BNi含银40%是银、铜、锌、镍合金，等同于美标AWSBAg-4，具有较好的抗蚀性、适用于不锈钢的焊接和镍基合金及炭化钨的焊接，熔点670-780摄氏度。

　　焊丝的存储要求

　　1、存放焊丝的仓库应具备干燥通风环境，避免潮湿；拒绝水、酸、碱等液体极易挥

　　发有腐蚀性的物质存在，更不宜与这些物质共存同一仓库。

　　2、焊丝应放在木托盘上，不能将其直接放在地板或紧贴墙壁。

　　3、存取及搬运焊丝时小心不要弄破包装，特别是内包装"热收缩膜"。

　　4、打开焊丝包装应尽快将其全部用完(要求在一周以内)，一旦焊丝直接暴露在空气中，其防锈时间将大大缩短(特别在潮湿、有腐蚀介质的环境中)

　　5、按照"先进先出"的原则发放焊丝，尽量减少产品库存时间。

　　6、请按焊丝的类别、规格分类存放、防止错用。

　　提纯回收

　　主要化学反应

　　Fe+2HCl→FeCl2+2[H]2AgCl+2[H]→2Ag↓+2HCl

　　操作过程

　　1、沉淀银焊:在含银焊的废液中，加入过量的氯化钠，使银焊沉淀完全，然后过滤、洗涤、抽干。

　　2、还原银粉:把所得AgCl沉淀，放入烧杯中，埋铁片子于AgCl沉淀中，再加浓盐酸淹盖之，然后加热至沸腾，同时搅拌，至白色AgCl沉淀全变成灰白色的银粉为止(大概需1小时左右)。

　　3、洗涤银粉:取出残余铁片，减压过滤，先用自来水洗涤两次，再用蒸馏水洗，洗至无氯离子为止再抽干。

　　4、烘干银粉:把所得银法移至瓷蒸发皿中，置石棉网上加热烘干，即得粗制银粉。

　　5、净制银粉:⑴溶解:将粗制银粉分次加入稀硝酸(121)进行溶解，反应有大量二氧化氮(NO2)产生；待反应缓慢时，再加入第二批，待银粉快要溶完时，置于石棉网上加热，并搅拌之，使反应完全。⑵过滤:把所制得的硝酸银，用1-1.5倍体积的蒸馏水稀释，然后过滤，并用蒸馏水少量多次地把烧杯及滤纸充分洗涤，并把洗液滤入同一容器中。⑶提纯:将上面所得硝酸银滤液再用蒸馏水进行稀释(使硝酸银溶液的浓度小于5%)，然后加入紫铜，静置过夜，以便置换充分进行。搅拌后，待银粉全部沉淀，倾去上层硝酸铜溶液，检出残剩铜，减压过滤，反复用蒸馏水洗至无铜离子为止，然后将银粉抽干，移入蒸发皿中，置石棉网上加热烘干，即得有光泽的纯银粉，含银量可达99.9%以上。

　　注意事项

　　1、所用铁片不宜太薄，否则反应后残余铁屑不便检出，也不要用铁钉，铁块，否则与盐酸接触面积小，反应慢，所用铁片以1毫米厚，1-2厘米宽，4-5厘米长为宜。

　　2、紫铜可用电线中的粗铜丝，但不能用细铜丝，以免反应后残存铜丝不便检出。

　　3、制得的银粉应进行充分洗涤，这是提高银粉纯度的关键。

　　银焊片优点

　　1、银焊片焊接节能省电本钱低

　　2、焊接时的氧化面积小

　　3、焊接后外观优美

　　4、省电节能本钱低

　　5、焊接一次能同时焊接多个工件，进步了焊接效力

　　6、氧化面积小

　　7、加热均匀，没有缺焊和银焊条

　　8、焊接后的工件外观优美、坚固

　　9、感应加热速度快，效力高

　　10、焊接便利，铜铝药芯焊丝，只要将银焊片放到刀头和基体之间定好位.

　　11、加热均匀，不会有缺焊和漏焊点
