行业新闻-新乡市科兰金属材料有限公司

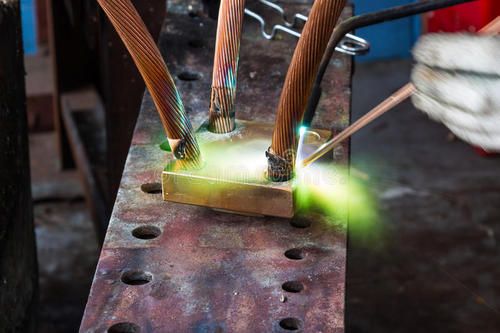

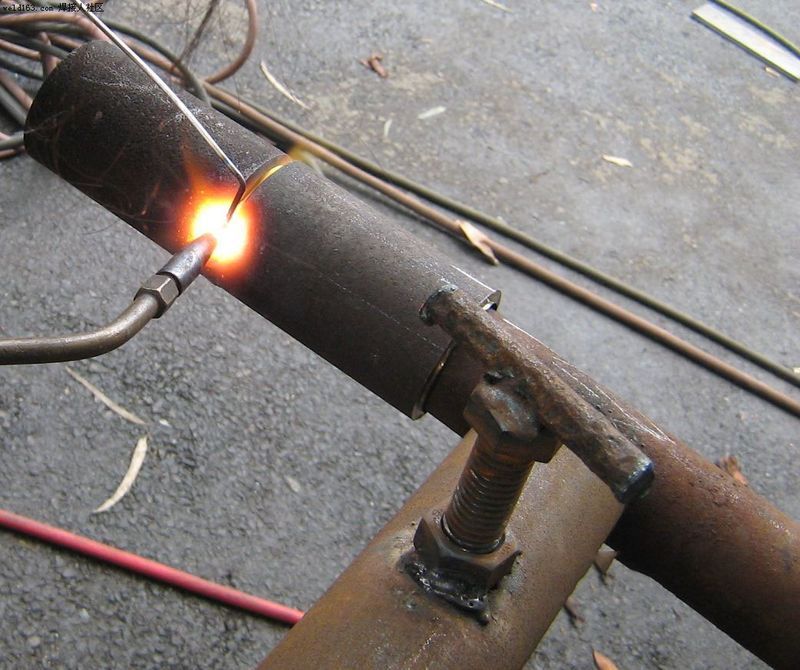

　　钎料是钎焊的填充材料。钎焊件是由熔化的钎料钎料自己的性能连接起来的，它与母材的相互作用在很大程度上决定了钎焊接头的性能。因此，钎焊接头的质量主要取决于钎料　　对钎料的基本要求　　(1)它具有适当的熔点，钎料的熔点应比母体金属的熔点低至少高几十摄氏度。两种材料的熔点彼此太接近，这使得钎焊过程难以控制，甚至导致母金属颗粒过度燃烧或部分熔化。　　(2)具有良好的润湿性，应能充分铺展在母材表面并充分填充钎焊缝间隙。为了确保钎料，良好的润湿和填缝，它应该在钎料流入接缝间隙之前完全熔化。钎料的液相线温度应被视为可用于钎焊的**低温度。接头的整个横截面必须加热到液相线温度或更高。　　(3)能与母体金属溶解、反应和扩散，形成牢固的冶金结合。钎料和基底金属界面之间的适当相互作用可以在钎料引起合金化反应，并改善钎焊接头的机械性能。　　(四)成分稳定、均匀。钎焊过程中应尽可能避免挥发性元素的分离和燃烧损失。　　(5)获得的钎焊接头应满足使用要求，如机械性能、物理化学性能等。钎料的经济也应该考虑在内。在满足工艺性能和使用性能的前提下，尽量少用或不用稀有金属和贵金属，以降低生产成本。　　钎料分类　　钎料通常根据其熔化温度范围来分类。熔点低于450的称为软钎料，熔点高于450的称为硬钎料，熔点高于950的称为高温钎料。根据钎焊接头的熔点和强度，钎料有时分为易熔钎料(软钎料)和难熔钎料(硬钎料)。　　按照构成钎料，软钎料的主要元素分为铋族、铟族、锡族、铅族、镉族、锌族等。硬钎料分为铝基，银基，铜基，锰基，金基，镍基，等。　　钎料的模式和品牌　　(1)钎料模式　　根据GB/T6208-95《钎焊型号表示方法》，钎料模型由两部分组成，钎料模型由两部分之间的破折号“-”分隔。在钎料模型的**部分，一个大的英文字母表示钎料：的类型，**字母“S”表示软钎料，“B”表示钎焊。　　钎料模型的第二部分由主要成分的化学元素符号组成。本部分中的**化学元素符号代表钎料的基质成分。其他化学元素的符号按其质量分数(%)的顺序排列。当几种元素具有相同的质量分数时，它们是按照原子序数的顺序排列的。　　在软钎料，的每个元素符号后，应标记其标称质量分数。硬钎料仅在**化学元素符号后标记标称质量分数。标称质量分数取整数误差1%。如果元素的标称质量分数仅指定**低值，则应取整数。标称质量小于1%的元件无需在模型中标记。但是，如果一种元素是钎料的关键组成部分，必须加以标记，在软钎料模型中只能标记其化学元素符号，而在硬钎料模型中，其化学元素符号被括在括号中。　　每个钎料模型中只能标记6个化学元素符号。在模型的第二部分后面标有符号“E”，表示它是电子行业的软钎料。对于真空级钎料，用字母“V”表示，并用破折号“-”与先前的合金部件分开。铜锌合金既可用作钎料焊丝，也可用作气体焊丝，用字母“R”表示，前面还有一个破折号“-”。　　软钎料模型的示例：　　S-Sn63Pb37E是一种软钎料，含有63%的锡和37%的铅，用于电子工业。　　(2)钎料品牌　　在GB/T6208-95《钎焊型号表示方法》标准颁布之前，我国还有一套表示钎焊等级的方法。GB6208-86《钎料牌号表示方法》已经使用了很长时间，在上述国家标准颁布后仍然普遍使用(等级一般由企业的具体产品决定，同一类型产品的等级对于每个企业来说不一定是相同的。)　　钎料通常被称为焊料，其商标为“HL”或“材料”。其后的**数字代表不同的合金类型(见下表；第二个和第三个数字代表这种钎料合金的不同数字)。　　在近几年颁布实施的钎料国家标准中，钎料模型的表示方法并没有按照GB/T6208完全统一。例如，在GB4906—85《电子器件用金、银及其合金钎焊料》中，它用“DHLAgCu28”品牌表示，而D代表电子设备。GB8012—87《铸造锡铅焊料》用“ZHLSnPb60”品牌表示，Z代表铸件；GB3131—88《锡铅焊料》用“HLSn60Pb”表示。由于目前国家标准中钎料模型和品牌的表示方法不统一，下表中钎料模型和品牌的表示方法因来源不同而不同。
