你应该说的是银基钎焊。

　　银基钎焊是钎焊流程之一。钎焊时，焊接件通过熔化焊料的固化来连接。我们公司使用火焰钎焊法。火焰钎焊时，在界面表面上预涂覆钎剂，或者首先加热钎料棒，浸渍钎剂，然后将其带到待焊接表面，该表面被均匀加热至钎焊温度。焊料均匀流动，填充缝隙，达到焊接的目的。

　　一.原材料

　　1种贱金属

　　也就是说，焊接件通常是铜或铜合金。它需要好的材料，没有杂质。

　　焊料2

　　钎焊填充金属通常被称为焊丝，是钎焊时中使用的填充材料。银基焊料主要是银铜和银铜锌合金。其中，银含量是重要的因素，可根据不同的含量分为不同的规格和品牌。对于我们的常规铜产品，我们可以选择银含量为30%的钎料(BAg30Cu)。

　　3钎剂。

　　俗称焊粉，即钎焊时所用的溶剂，它是一种粉末，使用时需要配制成溶剂。其功能是去除钎焊填充金属和母材表面的氧化物，保护焊接件和液态钎焊填充金属在钎焊过程中免受氧化，并改善液态钎焊填充金属对焊接件的润湿性。硬钎剂铜和铜合金常用于银基钎料钎焊，其中钎焊QJ101的温度为550~850℃，而钎焊QJ102的温度为650~850℃。钎剂使用时，应将其放在金属容器中。其制备简单。它只需要开水就能做成糊状。而且，水和钎剂不需要有一个非常精确的比率。但是要注意搅拌成糊状，浓度不能太稀，否则会影响焊接效果。它可以在水边搅拌，必要时用文火加热以加速溶解。

　　焊接设备

　　1支火炬

　　通常称为焊炬，可以使用通用焊炬或专用焊炬。为了均匀加热焊接件，可以使用特殊的多火焰喷嘴或固定的多头焊接喷嘴。

　　2氧气瓶、乙炔瓶

　　氧-乙炔火焰钎焊是常用的方法钎焊。使用时要经常检查漏气情况，避免回火、爆炸和其他安全事故。

　　3个夹具和夹具

　　我们公司需要的产品银基钎焊大部分是浴室配件，通常是较小的产品。这就要求夹具在保证其精确定位的前提下实现安全。这需要从几个方面考虑:夹具的便携性(夹具应该简单实用，不要太重)；一套夹具可以同时定位同一产品的多个零件(通常5~6个零件是合适的，10个或更多零件可以考虑用于小型和简单的焊接产品)；当夹具被定位时，产品的焊接表面可以具有一定的角度，以便于焊料在焊接表面上更好的分布。

　　人力资源

　　银基钎焊对操作人员有严格的要求，操作人员必须具有至少一年钎焊的实际操作经验或经过培训达到一定的熟练水平，能够熟练地调节焊枪和气体，控制和掌握温度。并且对产品质量要求有一定的了解，同时也有责任心，能够自觉并经常对产品进行自检，从而生产出高质量的产品。

　　四钎焊个流程

　　1操作

　　在银基钎焊过程中，操作过程非常重要，其中温度的控制为重要，它更直接关系到生产效率和产品质量。

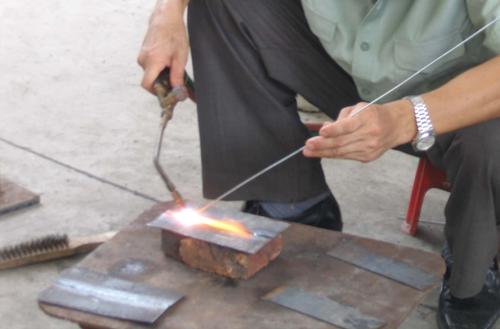

　　根据经验，钎焊时焊炬应距焊件约30~40毫米，同时火焰应在待焊表面前后左右轻微晃动，使火焰能量稍微分散，而不是集中在一点，并能防止焊件因集中的火焰能量而部分熔化。待焊接产品表面均匀加热至钎焊温度后，添加钎料，否则钎料不会均匀填充间隙。根据经验，产品加热时会变成红色，当产品的待焊接表面变成暗红色时，应及时将钎料放置在界面上方(被夹具定位后，在待焊接表面上方)，使其能够沿界面快速流动。

　　钎焊时加热速度和冷却速度也是重要的工艺参数。过度加热将导致焊接件内部温度不均匀和内部应力。缓慢加热也会导致一些有害的过程，如母体金属颗粒的生长、低焊料的蒸发沸点组元、金属的氧化、分解钎剂等。在保证加热均匀的前提下，加热时间应尽可能缩短。虽然焊接件的冷却是在钎焊过程之后，但其冷却速度也会影响接头的质量。过高的冷却速度可能导致焊接件因热应力过大而出现裂纹，或者由于钎焊缝凝固过快导致气体逸出而产生气孔。

　　2剂量

　　钎料和钎剂的量不要尽可能高。钎焊填充金属的用量应确保间隙能够完全填充，并且在外边缘形成平滑的钎焊角度。钎料量不足会使钎料角成形不良，甚至无法填充间隙。过量的钎料不仅会造成浪费，还会导致母材腐蚀、焊件表面结垢、焊件与夹具之间的粘附等。此外，好一次能成功完成一个接口钎焊，但如果焊接不完全或泄漏，必须进行补焊。还要注意的是，根据钎焊缝的几何尺寸，钎焊填充金属的实际量应该大于计算值，因为在加热和填缝过程中不可避免地会有一些损失。

　　3个缺口

　　钎焊时焊接接头之间存在一定的间隙，钎焊缝的间隙值直接影响钎焊接头的性能。在一定的间隙范围内，钎焊的接头具有大的强度值，并且通常高于原始焊料的强度。对于铜和铜合金钎焊，当钎料为银基时，钎焊缝间隙的经验值为0.05~0.2毫米，当间隙值大于或小于此值时，接头的强度将相应降低。

　　HARRIS0磷铜焊条是一种低成本的焊接合金，可用于大多数紫铜与紫铜，或黄铜的焊接。焊接接头装配良好，接头部分不可接受过度的振动和晃动。
