怎样用气焊焊铜
发布时间:2020-03-16 浏览:1619次

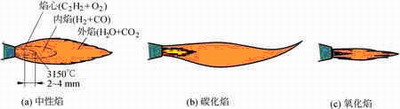

  1、气焊火焰调节氧气、乙炔气体的不同混合比例可得到中性焰、氧化焰和碳化焰三种性质不同的火焰,如下图:

1

  1)中性焰氧与乙炔充分燃烧,混合比例为1.1~1.2,没有氧与乙炔过剩,内焰具有一定还原性,燃烧所产生的CO2和CO对熔池有保护作用,颜色为蓝白色。高温度3050~3150℃。焊接时,焰芯末端离熔池3~5mm.主要用于焊接低碳钢、低合金钢、高铬钢、不锈钢、紫铜、锡青铜、铝及其合金等。

  2)氧化焰氧气和乙炔的混合比大于1.2,氧过焰,有氧化性,焊钢件时焊缝易产生气孔和变脆。高温度3100~3300℃。主要用于焊接黄铜、青铜等。

  3)碳化焰混合比小于1.1,乙炔过剩,具有较强的还原性,火焰中有游离状态碳及过多的氢,焊接时会增加焊缝含氢量,焊低碳钢有渗碳现象,内焰为淡白色。高温度2700~3000℃。焊接时,焰芯离熔池3~5mm.主要用于高碳钢、高速钢、硬质合金、铝、青铜及铸铁等的焊接或焊补。

  2、气焊设备

  1)氧气瓶容积40L,工作压力15MPa,外表天蓝色,黑漆“氧气”。保管和使用时应防止沾染油污;放置时必须平稳可靠,不应与其他气瓶混在一起;不许曝晒、火烤及敲打,以防爆炸。使用氧气时,不得将瓶内氧气全部用完,应留100~200kPa,以便在再装氧气时吹除灰尘和避免混进其他气体。

  2)乙炔瓶容积40L,工作压力1.5MPa.外表白色,红漆“乙炔”、“不可近火”。在瓶体内装有浸满的多孔性填料,可使乙炔稳定而又安全地贮存在瓶内。使用乙炔瓶时,除应遵守氧气瓶使用要求外,还应该留意:瓶体的温度不能超过30~40℃;搬运、装卸、存放和使用时都应竖立放稳,严禁在地面上卧放并直接使用,一旦要使用已卧放的乙炔瓶,必须先竖立后静止20min,再连接乙炔减压器后使用;不能遭受剧烈的震动等。

  3)减压器将高压气体降为低压气体的调节装置。对不同性质的气体,必须选用符合各自要求的专用减压器.通常,气焊时所需的工作压力一般都比较低,如氧气压力一般为0.2~0.4MPa,乙炔压力不超过0.15MPa.因此,必须将气瓶内输出的气体压力降压后才能使用。减压器的作用是降低气体压力,并使输送给焊炬的气体压力稳定不变,以保证火焰能够稳定燃烧。减压器在专用气瓶上应安装牢固。各种气体专用的减压器,禁止换用或替用。

2

  4)回火保险器正常气焊时,火焰在焊炬的焊嘴外面燃烧,但当气体供给不足、焊嘴阻塞、焊嘴太热或焊嘴离焊件太近时,火焰会沿乙炔管路往回燃烧。这种火焰进进喷嘴内逆向燃烧的现象称为回火。假如回火蔓延到乙炔瓶,就可能引起爆炸事故。回火保险器的作用就是截留回火气体,保证乙炔瓶的安全。

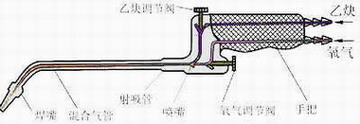

  5)焊炬焊炬的作用是将乙炔和氧气按一定比例均匀混合,由焊嘴喷出,点火燃烧,产生气体火焰。常用的氧乙炔射吸式焊炬如图所示。各种型号的焊炬均配备3~5个大小不同的焊嘴,以便焊接不同厚度的焊件时使用。

3

  3、气焊材料及预备1)焊丝气焊时要使用焊丝作填充金属;一种是含有脱氧元素的焊丝,如丝201、202;另一种是一般的紫铜丝和母材的切条,采用气剂301作助熔剂。气焊紫铜时应采用中性焰。

  2)气焊熔剂是气焊时使用的助熔剂,其作用是保护熔池金属,往除焊接过程中形成的氧化物,增加液态金属的活动性。除低碳钢外,其它金属材料(如铸铁、不锈钢、耐热钢、铜、铝等)气焊时必须使用气焊熔剂。

  3)工件表面预备钎焊前必须仔细地清除工件表面的氧化物、油脂、脏物及油漆等,清除干净焊缝两侧10mm内的铁锈、油污,焊缝表面可采用锉刀、金属刷、砂纸等进行打磨,往除零件表面的氧化膜。由于熔化了的钎料不能润湿未经清理的零件表面,也无法填充接头间隙。

  4)清除油污可用有机溶剂如酒精、四氯化碳、汽油、三氯化烯、二氯乙烷及三氯乙烷等往除。铜和铜合金零件可在50g磷酸三钠,50g碳酸氢纳加1L水的溶液内清洗,溶液温度为60~80°C.当零件表面能完全被水润湿时,表明表面油脂已往除干净。

  4、紫铜焊接特点1)高导热率的影响。铜的热导热率比碳钢大7~11倍,当采用的工艺参数与焊接同厚度碳钢差未几时,则铜材很难熔化,填充金属和母材也不能很好地熔合。

  2)焊接接头的热裂倾向大。焊接时,熔池内铜与其中的杂质形成低熔点共晶物,使铜及铜合金具有明显的热脆性,产生热裂纹。

  3)产生气孔的缺陷比碳钢严重得多,主要是氢气孔。

  4)焊接接头性能的变化。晶粒粗化,塑性下降,耐蚀性下降等。

  5)纯铜表面可形成氧化铜和氧化亚铜,易被还原性气体还原,也轻易被钎剂往除。为防止发生氢脆现象,不能在含氢的还原气氛中进行钎焊。只含有锌元素的黄铜,表面可天生氧化亚铜或氧化锌两种氧化物,氧化锌固然比较稳定,但也不难往除。锰黄铜表面的氧化锰比较稳定,很难往除,应采用活性强的钎剂以保证钎料的润湿性。焊接时间不要太长,尽量一次完成。

  5、气焊安全要求气焊过程若发生回火,先关乙炔阀,后关氧气阀。消除故障继续施焊时,应重新熔化原熔池,焊接重叠部分不小于6mm.正常操纵时先开氧气阀吹气并封闭,再开乙炔阀,点火后再开氧气阀调节火焰。用毕先关乙炔阀,后关氧气阀。

  6、气焊工艺1)焊咀倾角:气焊时焊咀与工件之间要倾斜一定的角度。对于熔点高,导热性好的材料,角度要大些;始焊时为迅速加热焊件,应用80°~90°的角,然后再逐渐减小,扫尾时应减小倾角,焊咀进步。其中壁厚1mm以下焊咀倾角为10°,1~3mm为20°。

  2)焊时先将金属加热到熔融状态,再填充焊丝,焊丝与焊件表面倾斜20°~40°,且焊时焊咀和焊丝要交叉均匀摆动,以避免焊接缺陷。焊接时应尽量减小变形,采用对称焊或分段反向焊。

  3)根据焊缝位置采用相应的操纵技术。

  平焊应使焰心的末端与工件表面保持2~6mm的间隔,施焊时要兼顾焊件与焊丝的加热。

  立焊应用比平焊小的火焰能率,严格控制熔池温度,防止液态金属下流,焊咀向上倾斜,与焊件的角度为60°~80°。

  横焊要用较小的火焰能率,焊咀向上与焊件保持70°~80°夹角,一般采用左焊法。

  仰焊应用较小的火焰能率,较细的焊丝,并严格控制熔池温度、外形和大小,使液态金属处于粘稠状。仰焊时要用右焊法,焊丝后倾,与焊件的夹角为70°~80°。
