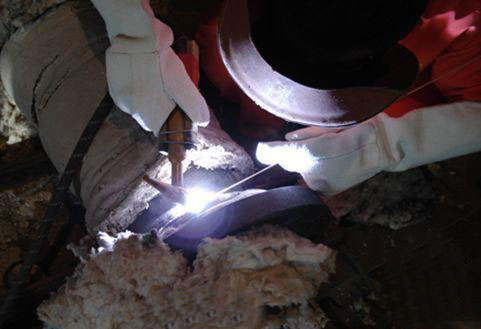

仰焊是各种焊接位置中操作**困难的一种焊接位置。焊接时，焊缝熔池位于燃烧电弧的上方，焊工在仰视位置进行焊接有视觉差，持焊把手臂是由近向远（低向高）处，增加了操作的困难性。另外，人距工件的高度要适中，低了不便观察焊缝熔池，高了进行焊接时手臂越举越高，降低稳定性，增加劳动强度。打底焊时，由于焊条熔滴金属重力的作用，会阻碍熔滴过渡，易出现粘焊条的现象；而溶池倒悬在焊件下方，没有固体金属的承托，熔化金属在重力的作用下，易下淌；溶池只有依托金属溶液的表面张力、电弧吹力，才持续存在。熔池温度越高，表面张力越小。所以，溶池形状和大小不易控制，易出现夹渣、未焊透、底凹陷、面凸起、咬边等缺陷，焊缝形成困难。因此操作时，要采用短弧施焊。仰焊时，要正确选择焊条直径和焊接电流，焊条直径不超过4mm；焊接电流比平焊电流小15%-20%。焊条直径较大，焊条熔滴过渡困难；如果焊接电流大，促使熔池温度高，体积增大，金属熔液流动性增加，易造成熔池金属向下淌落，使打底层熔孔大，焊缝下凹，填充、盖面层凸起；焊接电流太小，则根部不易焊透，产生夹渣及焊缝成形不良等缺陷。

　　立焊：基本操作工艺过程与平焊相同，但应注意下述问题：

　　1、在相同条件下，焊接电源比平焊电流小10%～15%。

　　2、采用短弧焊接，弧长一般为2～3mm。

　　3、焊条角度根据焊件厚度确定。两焊件厚度相等，焊条与焊条左右方向夹角均为45°；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。焊条应与垂直面形成60°～80°角，使电弧略向上，吹向熔池中心。

　　4、收弧：当焊到末尾，采用排弧法将弧坑填满，把电弧移至熔池中 央停弧。严禁使弧坑甩在一边。为了防止咬肉，应压低电弧变换焊条角度。
